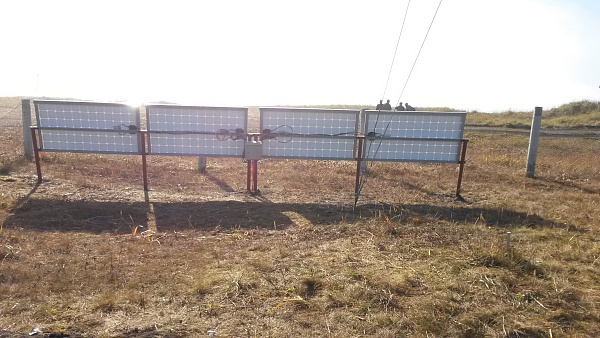

Стойка для рам с солнечными панелями (МО 63.000.000)

Стойка для рам с солнечными панелями (МО 63.000.000)

Назначение

Стойка для рам с солнечными панелями (МО 63.000.000) предназначена для установки на площадке осадкомерного комплекса или на метеорологической площадке с последующим размещением на ней двух рам (МО 53.000.000) с солнечными панелями и монтажного комплекта (МО 76.100.000)
Заказать
под заказ
Описание Характеристики Гарантии изготовителя Информация о госрегистрации и сертификации

Описание:

Стойка для рам с солнечными панелями (МО 63.000.000) представляет собой металлическую конструкцию из стойки, разделенной на две части по высоте, винтовой сваи и комплекта крепежа. Верхняя часть стойки выполнена из трубы с наружным диаметром 48 мм и предназначена для размещения сборки из двух рам МО 53.000.000 и монтажного комплекта МО 76.100.000. Нижняя часть стойки выполнена из трубы с наружным диаметром 89 мм и воспринимает нагрузки от оборудования, согласно СП 20.13330.2011. Винтовая свая представляет собой сварную конструкцию из трубы с наружным диаметром 89 мм и литого винтового наконечника и предназначена для закрепления стойки для рам с солнечными панелями в грунте. Рамы МО 53.000.000, монтажный комплект МО 76.100.000 и солнечные панели устанавливаются на стойку после ее размещения на месте эксплуатации. Технические характеристики и, соответственно, масса и габаритные размеры стойки могут быть изменены по требованию Заказчика. Стойка в транспортной упаковке транспортируются любым видом транспорта на любые расстояния. Хранение осуществляется в упаковке предприятия - изготовителя, условия хранения 2 (С) ГОСТ 15150. (Не отапливаемое хранилище в макроклиматических районах с умеренным и холодным климатом, температурный режим - 50°С + 40°С).

Размеры части стойки для установки монтажного комплекта МО 76.100.000 и рам (МО 53.000.000), мм, не более

высота 1055
диаметр 48
Размеры опорной части стойки, мм, не более:
высота 855
диаметр 89
Размеры винтовой сваи, мм, не более:
длина 2006
диаметр ствола 89
наружный диаметр винта 115
диаметр ствола 89
наружный диаметр винта 115
Высота стойки над уровнем грунта, мм 1914
Глубина завинчивания сваи, мм 2006
Габаритные размеры в транспортной упаковке, мм, не более:
ящик № 1 320 х 364 х 1976
ящик № 2 320 х 364 х 2075
Масса, кг, не более
в рабочем состоянии 41
в транспортной упаковке:
ящик № 1 32
ящик № 2 41
1. Предприятие - изготовитель гарантирует соответствие стойки требованиям КД МО 63.000.000, при соблюдении условий эксплуатации, транспортирования и хранения. 2. Гарантийный срок эксплуатации стойки 12 месяцев. 3. Гарантийный срок хранения 24 месяца с момента выпуска.
Стойка для рам с солнечными панелями МО 63.000.000 не подлежит подтверждению соответствия в форме декларирования соответствия или сертификации соответствия в системе сертификации ГОСТ Р, а также не подлежит обязательному подтверждению соответствия в форме декларирования соответствия в форме декларирования соответствия или сертификации на территории Таможенного союза.
