Заземление молниезащитное для метеорологической мачты М-82 (МО 15.000.000)
Заземление молниезащитное (МО 15.000.000) устанавливается на мачту метеорологическую М-82 высотой 9,6м и предназначено для защиты мачты и метеорологического оборудования, устанавливаемого на мачту, от ударов молний, по уровню защиты 2.
Заземление молниезащитное разработано на основании действующей "Инструкции по устройству молниезащиты зданий, сооружений и промышленных коммуникаций" СО 153-34.21.122-2003, с учетом ГОСТ Р 50571.5.54-2011 "Выбор и монтаж электрооборудования. Заземляющие устройства, защитные проводники и проводники уравнивания потенциалов".
есть на складе
Описание:

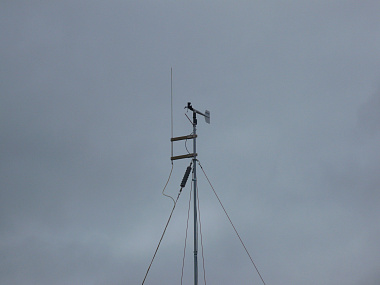

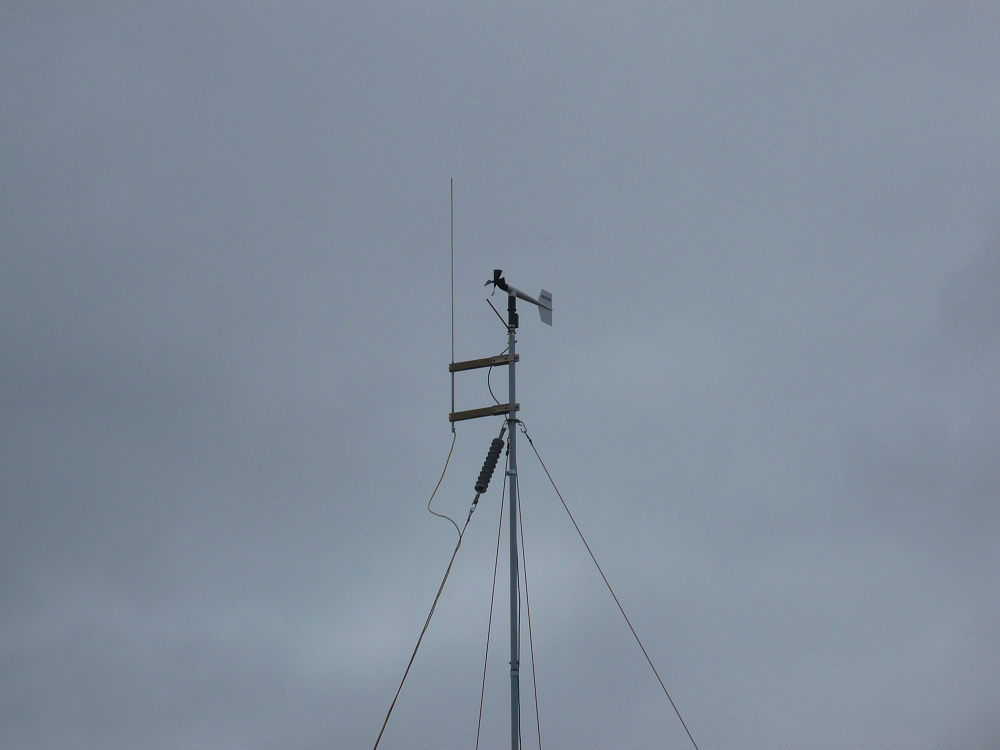

Заземление молниезащитное (МО 15.000.000) для метеорологической мачты М-82 представляет собой конструкцию из стержня токопроводящего (молниеприемника), установленного через крышки на двух диэлектрических кронштейнах. Кронштейны, с помощью скоб, закреплены на верхней трубе мачты М-82. Молниеприемник соединен с основным заземлителем кабелем заземления, закрепленным на оттяжке мачты М-82 с помощью спиральных зажимов. Оттяжка мачты М-82 изолируется от мачты с помощью полимерного изолятора, закрепляемого на мачте с помощью пожарного карабина. Заземлитель закапывается (забивается) в землю. На расстояние 5,1м метра от основного заземлителя в землю, в предварительно выкопанную траншею, закапывается (забивается) вспомогательный заземлитель. Направление траншеи выбирается таким образом, чтобы растекание тока молнии от горизонтального заземлителя не приводило к повреждению какого либо оборудования. Горизонтальные заземлители собираются между собой, образуя общую длину 5,1 метра. Основной заземлитель соединяется со вспомогательным заземлителем сборкой из горизонтальных заземлителей, в траншее на глубине 500мм от поверхности земли. После надежного крепления горизонтальных заземлителей между собой и с вертикальными заземлителями, траншея засыпается и трамбуется. Необходимо обеспечить надежное соединение системы заземлителей с грунтом. В случае попадания молнии в молниеприемник, электрический заряд от молниеприемника, через кабель, стекает к системе заземлителей и растекается по земле. Диэлектрические кронштейны и изолятор на оттяжке не позволяют электрическому заряду стекать по мачте. Защитный конус, образуемый молниеприемником, защищает мачту и размещаемое на ней оборудование с вероятностью 0,95. Для эффективного растекания заряда по земле, общее сопротивление системы заземления с учетом сопротивления грунта, не должно превышать 10 Ом.Габаритные размеры, мм, не менее стержня токопроводящего (молниеприемника):
| длина вспомогательного заземлителя (уголка 32 х 32) | 1600 |
| длина | 1845 |
| диаметр опорной части | 16 |
| диаметр молниеприемной части | 8 |
| длина основного заземлителя (уголка 32 х 32) | 1600 |
Данные кабеля
| Сечение заземляющего кабеля (токоотвода), мм, не менее | 16 |
| Сечение медного кабельного наконечника, мм | 10 |
| Длина горизонтального заземлителя в сборе, м, не менее | 5 |
| Сечение горизонтального заземлителя, мм, не менее | 90 |
| Длина заземляющего кабеля (токоотвода), м, не менее | 12 |
В транспортной упаковке
| Масса в упаковке, кг | 40 |
| Габаритные размеры в транспортной упаковке, мм | 1980х220х210 |
Предприятие-изготовитель гарантирует соответствие Заземления молниезащитного требованиям КД МО 15.000.000, при соблюдении условий эксплуатации, транспортирования и хранения.
Гарантийный срок эксплуатации - 12 месяцев.
Гарантийный срок хранения - 24 месяца с момента выпуска.
Заземление молниезащитное МО 15.000.000 для метеорологической мачты М-82 не подлежит подтверждению соответствия в форме декларирования соответствия или сертификации соответствия в системе сертификации ГОСТ Р, а также не подлежат обязательному подтверждению соответствия в форме декларирования соответствия в форме декларирования соответствия или сертификации на территории Таможенного союза.
