Мачта метеорологическая М-82 (МО 43.000.000)

Мачта метеорологическая М-82 (МО 43.000.000)

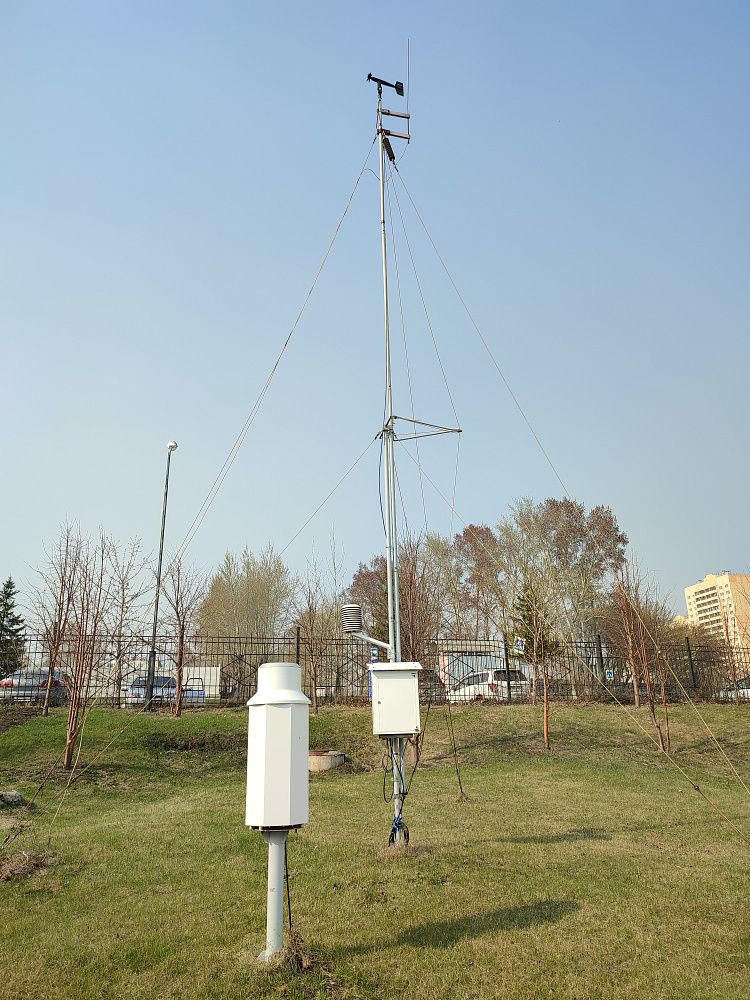

Мачта метеорологическая М-82 (МО 43.000.000) с закапываемыми якорями предназначена для установки ветроизмерительных приборов типа М-127. Допускается установка иных (вместо М-127) ветроизмерительных приборов, снабженных дополнительными крепежными приспособлениями. Мачта метеорологическая М-82 устанавливается на метеоплощадках в организациях и учреждениях Росгидромета или на метеоплощадках других ведомств. Мачта метеорологическая М-82 (МО 43.000.000) может комплектоваться заземлением молниезащитным (МО 15.000.000), предназначенным для защиты самой мачты и устанавливаемого на мачту метеорологического оборудования от ударов молний, по уровню защиты 2.
Заказать
под заказ
Описание Характеристики Гарантии изготовителя Информация о госрегистрации и сертификации

Описание:

Мачта метеорологическая М-82 имеет высоту 9,6м и состоит из 2-х частей: - неподвижной (стационарной) длина - 4,6м; - поворотной - длина 9,2м. Неподвижная часть мачты состоит из двух труб, шарнирной опоры и закрепляется тремя тросовыми оттяжками. Поворотная часть мачты состоит из четырех труб, соединенных с помощью болтов и устанавливается на шарнирной опоре неподвижной части. Нижняя труба поворотной части утяжеленная и служит противовесом. В верхней части мачты расположен оголовок для размещения ветроизмерительного прибора М-127. При замене оголовка возможна установка ветроизмерительного прибора WA-15. Для предотвращения изгиба или перелома поворотной части мачты, концы её (верхний и нижний) соединяются натянутой растяжкой через кронштейны. Нижний конец поворотной части мачты после опускания фиксируется к неподвижной части мачты с помощью запорного кольца.

Габаритные размеры мачты, мм:

Высота мачты 9600 ± 100
Диаметр ствола основания мачты 48
Диаметр ствола верхней поворотной части 42

Размер оголовка мачты для установки прибора М-127, мм

Диаметр 18
Длина 70
Размер оголовка мачты для установки прибора WA-15,мм
Диаметр 60
Длина 65
Масса мачты в упаковке, не более, кг 150
Габаритные размеры, мм
Ящик № 1 2520х230х210
Ящик № 2 2520х230х210
Ящик № 3 656х330х314
Предприятие-изготовитель гарантирует соответствие мачты метеорологической М-82 (МО 43.000.000) требованиям КД МО 43.000.000 при соблюдении условий эксплуатации, транспортирования и хранения.
Гарантийный срок эксплуатации - 12 месяцев.
Гарантийный срок хранения - 24 месяца с момента выпуска.
Средний срок службы - 10 лет.
Мачта метеорологическая М-82 не подлежит подтверждению соответствия в форме декларирования соответствия или сертификации соответствия в системе сертификации ГОСТ Р, а также не подлежит обязательному подтверждению соответствия в форме декларирования соответствия в форме декларирования соответствия в форме декларирования соответствия или сертификации на территории Таможенного союза.
