Мачта для ветрогенераторной установки (МО 39.000.000; МО 42.000.000)
Назначение
Мачта для ветрогенераторной установки МО 39.000.000; МО 42.000.000 представляет собой комплект оборудования, состоящий из непосредственно мачты, стрелы и лебедки и предназначена для монтажа и эксплуатации ветрогенераторной установки. Данный комплект оборудования является достаточным для выполнения всех видов работ по монтажу и эксплуатации ветрогенераторной установки с привлечением минимального количества персонала метеорологической станции. Размещается мачта на метеорологической площадке или вблизи нее.
есть на складе
Описание:

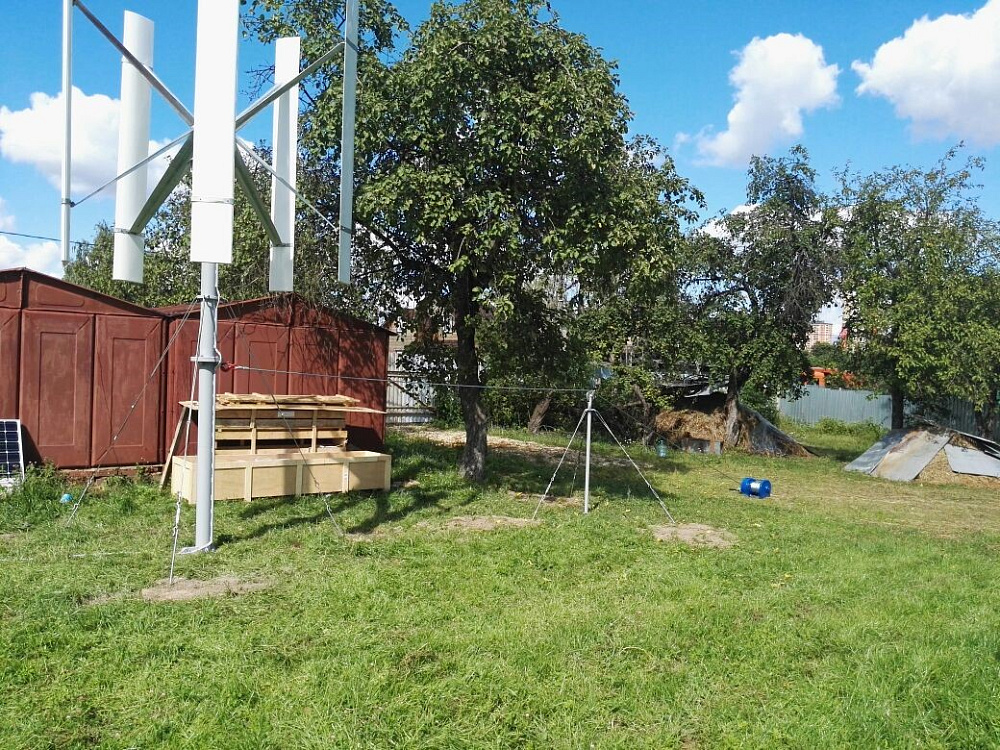

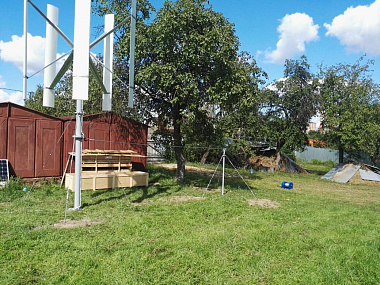

Мачта для ветрогенератора МО 39.000.000 представляет собой металлическую конструкцию из двух труб, установленных на опоре. Опора закреплена на бетонном фундаменте анкерными болтами. Нижняя труба соединена с опорой с помощью линейного шарнира, позволяющего поворачивать мачту относительно опоры в одной плоскости. На верхней трубе расположен фланец с петлями. Петли фланца служат креплениями трех оттяжек. Верхняя труба заканчивается площадкой для установки ветрогенератора. Площадка для установки ветрогенератора имеет крепежные отверстия и отверстие для выхода кабеля. Стрела МО 42.000.000 представляет собой металлическую конструкцию из стойки, блока, пальца и тяг. Стойка закреплена на бетонном фундаменте анкерными болтами. На стойке расположен фланец с петлями. Петли фланца служат креплением трех оттяжек. Лебедка представляет собой ручную барабанную лебедку грузоподъемностью 3 тн. Лебедка закреплена на бетонном фундаменте анкерными болтами. Ветрогенератор устанавливается на мачту после размещения всего оборудования на площадке.| Диаметр ствола мачты, мм | 140 |
| Общая высота мачты над уровнем грунта, мм, не более | 3516 |
| Грузоподъемность лебедки, кг | 3000 |
| Длина каната, м, не менее | 40 |
| Габаритные размеры, мм: | |
| - мачта в рабочем состоянии | 404 х 400 х 3516 |
| - стрела в рабочем состоянии | 200 х 200 х 1733 |
| - лебедка в рабочем состоянии | 420 х 300 х 270 |
| Масса, кг, не более: | |
| - мачта в рабочем состоянии | 165 |
| - стрела в рабочем состоянии | 36 |
| - лебедка в рабочем состоянии | 72 |
Масса в транспортной упаковке, кг не более:
| - ящик №1 | 75 |
| - ящик №2 | 75 |
| - ящик №3 | 110 |
| - ящик №4 | 95 |
| Мачта в транспортной упаковке транспортируются любым видом транспорта на любые расстояния. | |
| Хранение осуществляется в упаковке предприятия - изготовителя, условия хранения 2 (С) ГОСТ 15150. (Не отапливаемое хранилище в макроклиматических районах с умеренным и холодным климатом, температурный режим - 50°С + 40°С). |
Предприятие-изготовитель гарантирует соответствие мачты требованиям КД МО 39.000.000, КД МО 42.000.000 при соблюдении условий эксплуатации, транспортирования и хранения.
Гарантийный срок эксплуатации 12 мес.
Гарантийный срок хранения 24 мес. с момента выпуска.
Мачта ветрогенератора МО 39.000.000; МО 42.000.000 не подлежит подтверждению соответствия в форме декларирования соответствия или сертификации соответствия в системе ГОСТ Р, а также не подлежит обязательному подтверждению соответствия в форме декларирования соответствия в форме декларирования соответствия или сертификации на территории Таможенного союза.
