Рама для солнечной панели GPW 70W (МО 53.000.000)
Рама для солнечной панели GPM 70W (53.000.000) предназначена для размещения на ней солнечной панели GPM 70W или иной панели с габаритными размерами 730 х 680 х 30 мм.
Рама, в комплекте со второй такой же рамой и крепежом МО 78.000.000 устанавливается на Гидрологическую мачту (МО 56.000.000) или иную конструкцию, имеющую трубу диаметром 114 мм.

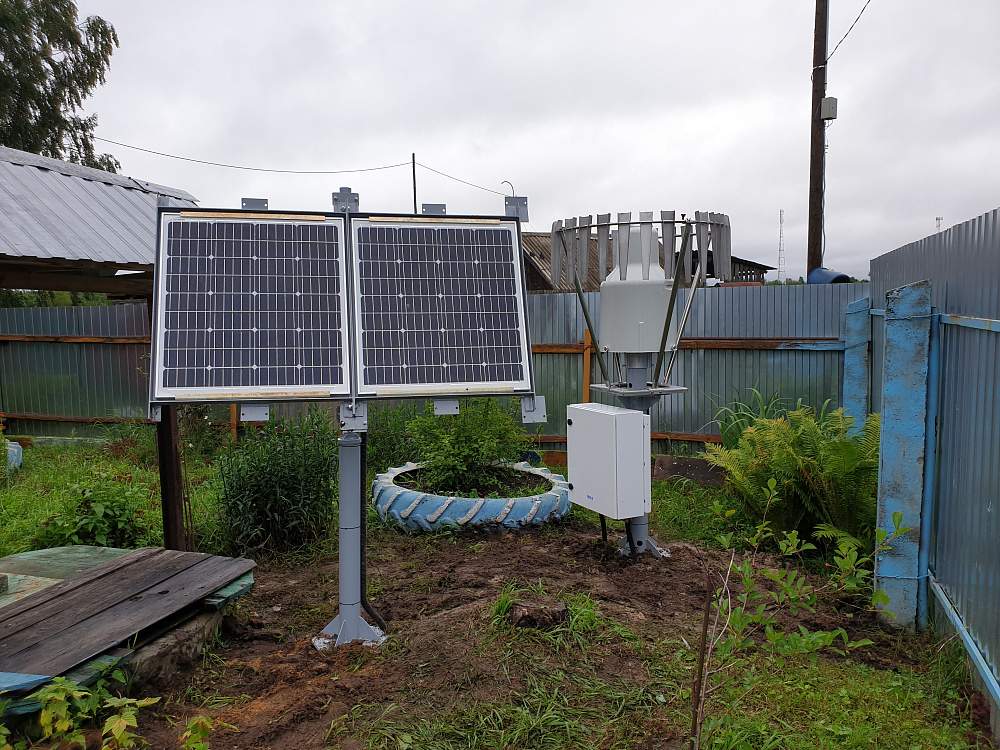

Рама, в комплекте со второй такой же рамой и монтажным комплектом МО 76.100.000 устанавливается на защитный контейнер МО 11.000.000 или стойку для рам с солнечными панелями МО 63.000.000 или иную конструкцию, имеющую трубу диаметром 48 мм.
В описанных выше конструкциях солнечная панель размещается под углом 20 градусов к вертикали.
При размещении рам на конструкциях иных, чем мачта МО 56.000.000, контейнер МО 11.000.000 или стойка МО 63.000.000 необходимо обеспечить прочность этих конструкций, с учетом нагрузок в соответствии с СП 20.13330.2011
есть на складе
Описание:
Рама для солнечной панели GPM 70W представляет собой металлическую конструкцию, в основном, из неравнополочных уголков, с закрепленными на них прижимными уголками. Рама представляет собой сварную конструкцию из неравнополочного уголка и крепежных листов. Отверстия диаметром 14 мм предназначены для соединения между собой двух рам 53.000.000. Отверстия диаметром 9 мм в крепежных листах предназначены для установки крепежа МО 78.000.000 или монтажного комплекта МО 76.100.000. Солнечная панель закрепляется на раме с помощью 2-х прижимных уголков. Солнечная панель устанавливается на раму после ее размещения на месте эксплуатации.Размеры рамы для установки солнечной панели, мм, не менее:
| высота | 773 |
| ширина | 712 |
| Способ крепления солнечной панели | прижим уголками |
| Размер прижимных уголков, мм | 25 х 25 х 540 |
| Количество прижимных уголков, шт. | 2 |
| Габаритные размеры, мм, не более | 988 х 762 х 54 |
| Габаритные размеры в транспортной упаковке, мм, не более: | 856 х 1047 х 219 |
| Масса, кг, не более | |
| в рабочем состоянии | 11,5 |
| с установленной солнечной панелью | 17 |
| в транспортной упаковке | 45 |
Предприятие-изготовитель гарантирует соответствие Рамы для солнечной панели GPM 70W требованиям КД 53.000.000, при соблюдении условий эксплуатации, транспортирования и хранения.
Гарантийный срок эксплуатации - 12 месяцев.
Гарантийный срок хранения - 24 месяца с момента выпуска.
Рама для солнечной панели GPM 70W (53.000.000) не подлежит подтверждению соответствия в форме декларирования соответствия или сертификации соответствия в системе сертификации ГОСТ Р, а также не подлежит обязательному подтверждению соответствия в форме декларирования соответствия в форме декларирования соответствия или сертификации на территории Таможенного союза.
