Радиопрозрачное укрытие (МО 97.000.000)

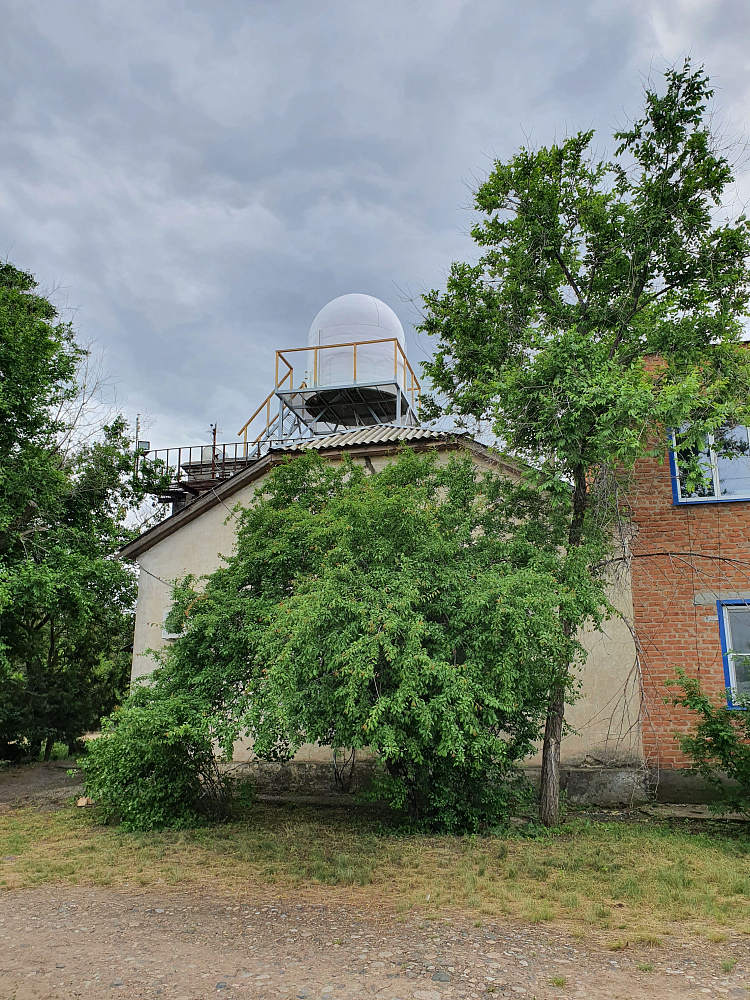

Радиопрозрачное укрытие (РПУ) МО 97.000.000 входит в состав аэрологической станции и предназначено для защиты антенного поста аэрологического радиолокационного вычислительного комплекса от воздействия атмосферных осадков.
есть на складе
Описание:
В комплект поставки входят: 3.1 РПУ МО 97.000.000 1 комплект. 3.2 Паспорт 1 шт. 3.3 Упаковочный лист 1 шт. Примечания: - комплект РПУ указан в приложении МО 97.000.000 МЧ, - паспорт и упаковочный лист находятся в месте № 3. 4 Устройство и принцип работы РПУ МО 97.000.000 является вспомогательным оборудованием аэрологической станции, предназначенным для размещения антенного поста АРВК. РПУ защищает антенный пост от воздействия атмосферных осадков. РПУ изготовлено из радиопрозрачного материала (стеклопластика). Материал выбран по рекомендации изготовителей антенного поста. РПУ состоит из трех боковых стенок и четырех сегментов крыши. Одна из боковых стенок снабжена сдвижной дверью. Боковые стенки и сегменты крыши соединены между собой болтами М10 с шайбами и гайками, изготовленными из коррозионно-стойкой стали. Между фланцами боковых стенок могут быть установлены дистанционные фланцы. РПУ установлено на металлическую юбку, состоящую из четырех секций. Боковые стенки закреплены на юбке стальными болтами М8 с соответствующими гайками и шайбами. Юбка закрепляется на основании (просечно-вытяжном листе) стальными болтами М10 с соответствующими гайками и шайбами. В комплект поставки включены три такелажные петли, которые используются для перемещения РПУ в собранном состоянии. В комплект поставки, кроме этого включена монтажная штанга, используемая для облегчения монтажа РПУ. 5 Подготовка к работе РПУ устанавливается на специальных площадках, мачтах, крышах зданий и т.п. в составе аэрологической станции. РПУ поставляется с завода изготовителя после выполнения контрольной сборки, поэтому все стеклопластиковые элементы РПУ, промаркированы. Сборка РПУ осуществляется на земле, на ровной площадке, с последующим подъемом к месту эксплуатации. Сборка РПУ на месте эксплуатации допускается, если это позволяют размеры площадки с соблюдением необходимых мер безопасности. Для сборки РПУ необходимы минимум 3 монтажника. Для подготовки РПУ к работе необходимо: 5.1 Проверить комплектность. Упаковочный лист находится в месте № 3 в комплекте с паспортом. 5.2 Распаковать сегменты юбки. Обратить внимание, что крепление сегментов юбки к площадке выполнять болтами с соответствующими шайбами и гайками, сегментов юбки между собой, болтами с соответствующими гайками и шайбами, боковых стенок к сегментам юбки, болтами с соответствующими шайбами и гайками. Весь перечисленный выше крепеж выполнен из стали. Крепление боковых стенок между собой, сегментов крыши между собой и к боковым стенками выполняется крепежными элементами, выполненными из коррозионно-стойкого металла. Крепление боковых стенок и сегментов крыши стальными крепежными элементами не допускается. 5.3 Сегменты юбки установить на ровной площадке, на земле и скрепить между собой. 5.4 Установить и предварительно закрепить на сегменты юбки боковые стенки в соответствии с маркировкой. Между фланцами боковых стенок при контрольной сборке могут быть установлены дистанционные фланцы. Фланцы закреплены на соответствующих фланцах боковых стенок при поставке. Для обеспечения герметичности соединений, перед окончательным затягиванием болтов между фланцами рекомендуется нанести силиконовый герметик, входящий в комплект поставки. Болты крепления боковых стенок к сегментам юбки затянуть окончательно. 5.5 На собранные боковые стенки, в соответствии с маркировкой установить первый сегмент крыши. При сборке РПУ, без установленного антенного поста, рекомендуется использовать монтажную штангу. Обратить внимание, что штанга поставляется в разобранном состоянии (верхняя и нижняя пята и корпус талрепа). Корпус талрепа упакован в место № 3. При сборке монтажной штанги учитывать, что резьба на нижней пяте и одной из муфт корпуса талрепа – левая. Верхняя пята штанги имеет 4 уголка, установленных вертикально. Монтажную штангу установить так, чтобы фланцы сегмента крыши попали в зазоры между уголками. Вращением корпуса талрепа обеспечить необходимую высоту установления сегмента крыши. При невозможности использования монтажной штанги необходимо зафиксировать первый сегмент крыши в вертикальном положении с использованием подручных средств. 5.6 Установить второй и последующие сегменты крыши в соответствии с маркировкой. Перед соединением сегментов крыши между собой, для обеспечения герметичности, на фланцы обязательно нанести силиконовый герметик, входящий в комплект поставки. Проверить герметичность соединения. При необходимости нанести силиконовый герметик дополнительно.| Температура окружающего воздуха при эксплуатации | от +50⁰С до -60⁰С |
| Относительная влажность воздуха при эксплуатации | от 2 до 100% |
| Максимальная скорость ветра при эксплуатации, м/с | 50 |
| При диапазоне рабочих частот антенного устройства 1680±10 МГц коэффициент затухания, дБ, не более | 1,0 |
| Внутренние размеры РПУ: | |
| Диаметр, мм, не менее | 2500 |
| Высота, мм, не менее | 2900 |
| Габаритные размеры в транспортной упаковке (Д х Ш х В), мм, не более | |
| - место № 1 | 2405 х 1205 х 1810 |
| - место № 2 | 2105 х 1455 х 1440 |
| - место № 3 | 620 х 510 х 350 |
| Масса, кг, не более | |
| - в рабочем состоянии | 470 |
| - при поставке: | |
| - место № 1 | 340 |
| - место № 2 | 320 |
| - место № 3 | 30 |
Предприятие-изготовитель гарантирует соответствие Радиопрозрачного укрытия (РПУ) требованиям КД МО 97.000.000 при соблюдении условий эксплуатации, транспортирования и хранения.
Гарантийный срок эксплуатации - 12 месяцев.
Гарантийный срок хранения - 24 месяца с момента выпуска.
Радиопрозрачное укрытие (РПУ) МО 97.000.000 не подлежит подтверждению соответствия в форме декларирования соответствия или сертификации соответствия в системе сертификации ГОСТ Р, а также не подлежит обязательному подтверждению соответствия в форме декларирования соответствия в форме декларирования соответствия или сертификации на территории Таможенного союза.
