Радиационная защита (МО 16.000.000)

Радиационная защита (МО 16.000.000)

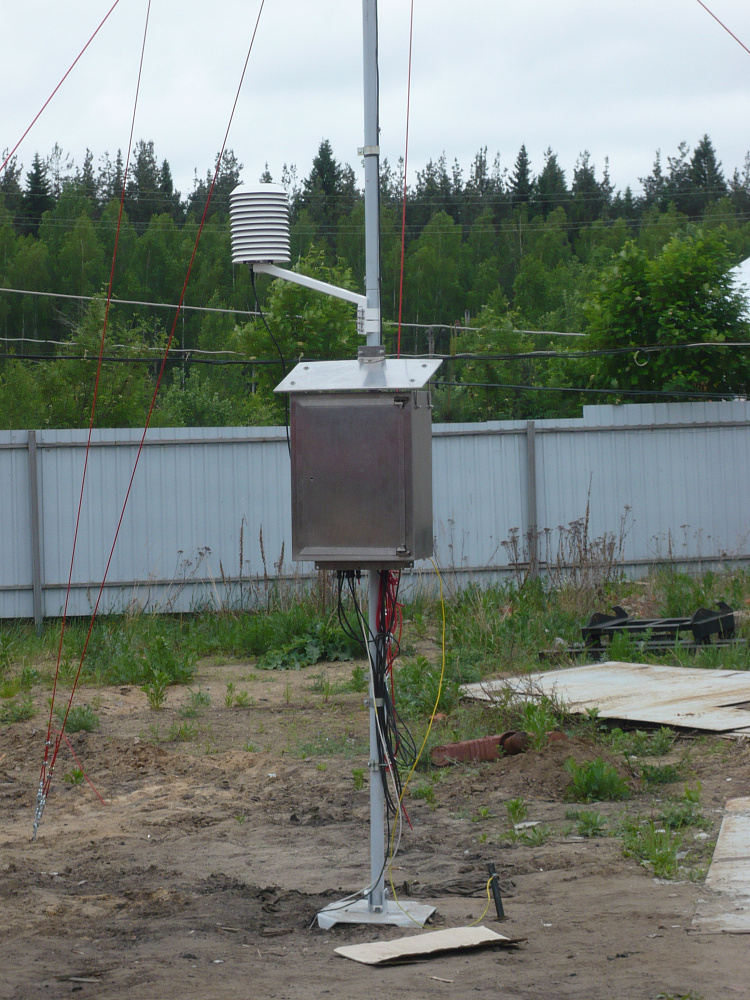

Радиационная защита (МО 16.000.000) предназначена для установки в ней датчика температуры и влажности НМР 155, LTH211, RHT175, ИВТМ-7Н, дополнительного пальчикового датчика температуры. Возможно размещение иных датчиков с габаритными размерами вышеперечисленных датчиков. Радиационная защита (МО 16.000.000) размещается на мачте метеорологической М-82 с помощью траверсы (МО 33.000.000)Радиационная защита (МО 16.000.000) защищает датчик температуры и влажности от воздействия атмосферных осадков, порывов ветра, прямых солнечных лучей и обеспечивает естественную вентиляцию датчика. Объем внутренней полости радиационной защиты, цвет и набор материалов позволяют проводить измерения температуры и влажности воздуха с необходимой точностью.
Заказать
под заказ
Описание Характеристики Гарантии изготовителя Информация о госрегистрации и сертификации

Описание:

Радиационная защита (МО 16.000.000) представляет собой конструкцию из набора тарелочек. Тарелочки изготавливаются из полимерного атмосферостойкого материала, обладающего минимальной теплопроводностью и устанавливаются на трех шпильках с использованием дистанционных втулок. На нижней тарелке устанавливается опора. Датчик температуры и влажности НМР 155, LTH211 или ИВТМ-7Н устанавливается в опоре, в месте имеющем размеры 26х17мм и фиксируется прижимной пластиной. Датчик температуры и влажности RHT 175 устанавливается в опоре, в месте имеющем размеры 15х13,3мм и, также, фиксируется прижимной пластиной. Опора имеет еще одно место размещения дополнительного пальчикового датчика температуры, диаметром 10мм с фиксацией прижимной скобой. Тарелочки имеют отверстия диаметром 110мм. Десять тарелочек установлены друг на друга через дистанционные втулки и образуют внутреннюю полость радиационной защиты. В верхней части внутренней полости размещаются измерительные элементы датчика температуры и влажности. Размеры этой полости позволяют обеспечить необходимую точность измерения температуры и влажности воздуха. Шпильки, опора, все винты, гайки, шайбы, крепежные пластины изготовлены из коррозионностойкого материала. Радиационная защита крепится на мачте М-82 или иной конструкции, имеющей трубу с наружным диаметром 48мм, с помощью траверсы (МО 33.000.000)
Диаметр внутренней полости для размещения датчика, мм 110
Высота полости для размещения датчика, мм, не менее 250
Размеры места для установки датчика НМР 155, LTH211, ИВТМ-7Н, мм 26 х 17
Размеры места для установки датчика RHT175, мм 15 х 13,5
Размеры места для установки дополнительного датчика температуры, диаметр, мм 10
Габаритные размеры: диаметр х высота х, мм, не более 215 х 320
Масса, кг, не более 3,0
Предприятие-изготовитель гарантирует соответствие радиационной защиты требованиям КД МО 16.000.000, при соблюдении условий эксплуатации, транспортирования и хранения. Гарантийный срок эксплуатации - 12 месяцев. Гарантийный срок хранения - 24 месяца с момента выпуска.
Радиационная защита (МО 16.000.000) не подлежит подтверждению соответствия в форме декларирования соответствия или сертификации соответствия в системе сертификации ГОСТ Р, а также не подлежит обязательному подтверждению соответствия в форме декларирования соответствия в форме декларирования соответствия или сертификации на территории Таможенного союза.
